显控类设备

DCS1系列固化 式拼接控制器

产品概述
Product Description

DCS1 系列拼接控制器是东平科技推出新一代的集大屏拼接控制器、高清矩阵为一体的纯硬件架构、无操作 系统的高性能多业务视频图像拼接控制器。以先进的交换总线技术及流传输协议为构架，构建一台扩展性强、运 行稳定、可靠的综合数字业务控制器，产品具有 7*24 小时环境适应能力。 DCS1 系 列 拼 接 控 制 器 支 持 多 种 信 号 格 式 的 输 入， 可 以 支 持 CVBS 复 合 视 频、YPbPr 色差分 量、VGA、DVI、HDMI 等格式信号，采用分辨率实时全兼容技术，兼容各种分辨率输入，分辨率最大支持 1920*1080@60Hz。 DCS1 系列拼接控制器采用交互式可视化控制软件，同时支持最大 18 路大屏回显，18 路信号预监。系统支 持即时操作与预览操作两种模式，用户可以通过预览操作预先预览显示状态。另外，综合数字业务控制器不仅支 持多组不同分辨率的大屏分组控制，还实现了多用户分权限同时登陆，适用于多个不同权限操作员同时在线分别 进行操作。 DCS1 系列拼接控制器的高性能、高可靠性、高性价比、高度集成化为政府、通信、能源、水利、气象、港口、公安、法院等行业视频会议、监控中心及指挥中心提供了一体化的解决方案。

产品特性
Product Features

●总线结构
● FPGA 结构
● 信号处理
● 无缝切换
● 输出图像同步
● 开窗操作功能
● 支持输入信号字符叠加功能
● 支持多组场景保存和自动轮询
● 支持输入输出信号检测
● 支持 HDMI 1.4b 和 HDCP1.4
● 支持自定义输出分辨率
● 多组大屏统一控制管理
● 支持 UDP 网络、RS232 控制
● 支持信号预监
● 支持断电现场保护
● 强大的软件功能

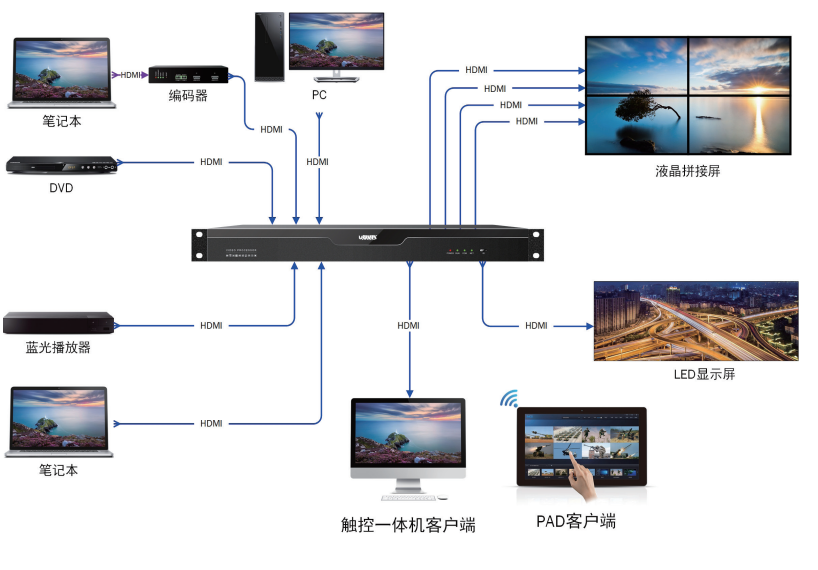

设备连接图
Equipment connection diagram
